新飛墻暖隆重上市！見證采暖行業的又一個奇跡！

**名稱：墻暖

**號：ZL 2012 2 0479032.0

授權公告日：2013年5月22日

一、較之傳統采暖新飛墻暖的優點為：

1.健康安全（較于地暖）。

傳統地面管道采暖是從地面散熱,造成地面干燥，灰塵不易附著，并且屋內底層熱空氣與屋內上方的冷空氣形成的對流必然帶動房間的浮沉運動更加活躍, 離地面0.8-1米有灰塵飄浮，對人體有致病的影響。人體處于這樣的環境中,時間長了會產生呼吸系統疾病。同時，如果腳長時間接觸較熱的地暖后，不少人有腳部發張的感覺。

新飛墻暖是依靠墻體表面散熱，不會形成整個室內空氣上下對流，室內的灰塵可以很快落地有效地減少了空氣中的浮塵達到室內空氣凈化目的，從而降低了呼吸道疾病的發病率，也不會給人帶來腳部發漲的情況。

2.節省空間（較于地暖）。

***高層住宅的室內凈高度約2.7m，如果安裝地暖則會使本就不是很充裕的高度空間在原有基礎上壓縮6-8cm，這樣一來就增加了室內的壓抑感。新飛墻暖具有厚度薄的優點，只有3.8-4.0cm，加之依附于墻壁，并不會減少室內高度。現在房屋建筑使用的多是框架剪力墻結構，墻體并不十分承重，所以安裝新飛墻暖也不用擔心會增加墻體負擔。

3.不堵塞管道（較于地暖）。

管道采暖中所謂的堵塞管道指的是長期供暖過程中結成的水垢導致管道中的水流通不暢。一般來說生成水垢必須達到兩個條件：1、水溫達到60℃以上；2、有新水注入。傳統地面管道取暖，只有用壁掛爐獨立供暖供暖的管道回路中的水是封閉的，沒有新水注入，才不會出現堵塞的問題。而北方城市普遍接入集中供暖系統的地暖因?yàn)樯婕暗郊泄┡艿烙懈g老化的問題所以就會有堵塞管道的現象發生。

新飛墻暖采用了**的管道路線工藝，水路為帶角度的傾斜布局，成功解決了集中供暖中容易出現的管道雜物沉淀和結水垢堵塞現象。

4.取暖效果好（較于地暖）。

地暖上層為地板磚或者木地板，功率為120-140W/平米；墻暖外側僅一層砂漿，160-180W/平米取暖效果要好于地暖。

5.有利于裝修（較于暖氣片）。

隱藏于墻內，不用考慮因?yàn)榕瘹馄瑢?duì)裝修的布局、空間和風格的影響。

6.不熏墻（較于暖氣片）。

室內墻壁的涂料會隨時間慢慢褪色，而暖氣片使用時間長了以后必然造成相近的局部墻壁發黃發黑，市場上的防熏墻也只是延緩墻壁變色的時間，很難杜絕，而墻暖擴散到墻壁涂層的溫度約20多度，的溫度對墻壁涂料褪色不會產生大的影響。

二、新飛墻暖的結構：

施工前要確保墻壁為毛墻，不能有空、裂等缺陷，如有缺陷要進行修理。

如有需要移動的開關等相關電路，要提前進行修改。

1. 水泥漿：

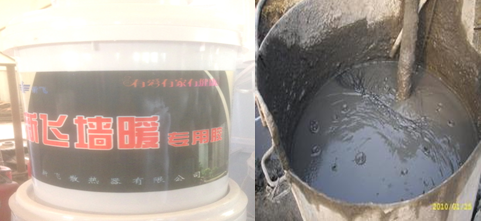

施工前一天保證墻體濕潤，將水和新飛墻暖專用膠按照4:1的比例進行調勻，然后在里面加入適量的普通525水泥攪勻；用輥?zhàn)釉趬γ婢鶆蛲可弦粚樱瑳?2到20個小時。

2. 保溫板：

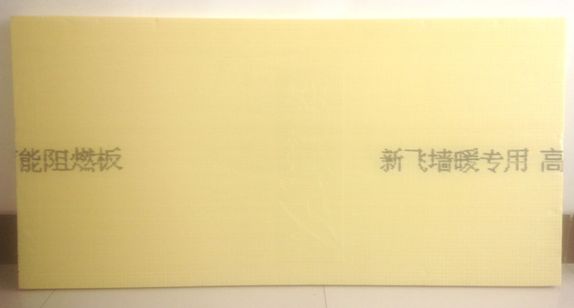

采用厚度為30毫米的新飛墻暖專用高能阻燃板，用輥?zhàn)釉诒匕灞趁婢鶆蛲可纤酀{（成分同**步），然后貼在經過**步處理過的墻壁上，要求粘貼平整。

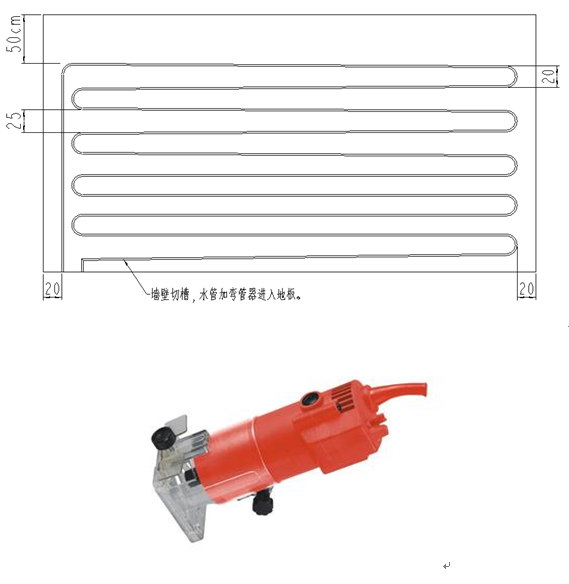

等墻壁上完全貼滿后，在保溫板的面上設計并畫好需要開槽的水路圖形。要求**上面管路的位置倒天花板的距離為50厘米；水路的兩端間距分別為20厘米和25厘米，間距20厘米的一端為圓弧過渡，保證水路為傾斜向下；水暖管路距離兩側的墻壁端距離約為20厘米。

然后用加裝專用刀具的修邊機進行開槽，槽深約2.2厘米。

     3.熱反射鋁襯板：

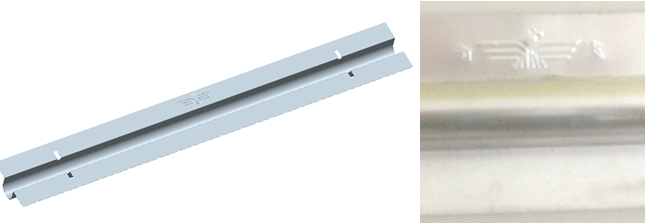

在保溫板上開的直槽部位，加裝鋁襯板，鋁襯板間距10mm，以便于增加散熱效果，提高墻暖的散熱效率；在彎管部分，用寬為4厘米鋁箔玻纖膠帶兩條，分別粘貼在開槽的兩側，一半粘貼在保溫板上，另外一半懸空搭接。

     4.墻暖管

將直徑為20厘米的墻暖管，鋪設在相應的槽內。進水口從一側直接上到**上面的位置，然后往下面一次鋪設。

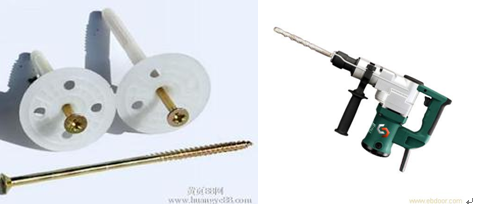

用電錘在鋁襯板的一端位置緊靠著保溫板上開的槽打上預留孔，預留孔分別間隔在地暖管兩側，管路鋪設好后，保溫釘蓋可以壓著水管和鋁襯板，然后固定上相應的保溫釘（直徑8x80-100mm），用錘子把螺絲釘敲入即可。

在墻壁和地板交界處，現在墻壁內開長約50厘米的槽，槽深逐漸增加到10厘米左右。在管路相應位置裝上彎管器，使管路折彎處陷入墻壁內，保證能平整的進入地板。

水管要引進分水器，每根管在地板上經過的位置開上寬6厘米，深3.5厘米的槽，在槽內鋪上相應的保溫板條，貼上熱反射膜，將水管鋪設在內，在其上用粘結砂漿抹平。

5.管卡

用專用的管卡安插在鋁襯板上相應的方孔內，以及彎管處，將水管牢牢固定在保溫板上。



6.網格布和粘結砂漿

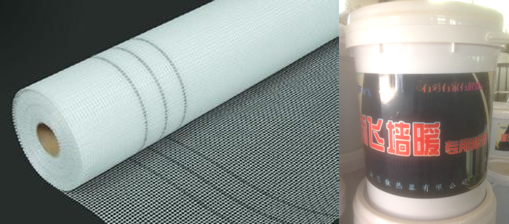

在鋪好管路的保溫板上，刷上約3毫米厚的新飛墻暖專用粘結砂漿，要均勻平整，不露底基層，將提前裁剪好的網格布拉緊張貼于已刮底層素漿上，用鐵抹刮壓進底層素漿，不留折皺，網格布兩邊平直均勻、寬窄一致。然后再在上面粉刷約為5毫米厚的粘結砂漿即可。

施工結束后，要對墻壁進行灑水養護，不少于三天。

三、散熱量：

根據檢驗報告測算，進水水溫為60度時，外徑20毫米，間距約200毫米的墻暖，散熱功率為約為160-180瓦/平米。一般家庭住宅取暖需要為60-90W/平米。

所以做面積為2.5*4=10平米的墻暖，供熱量約為2000瓦，如果房間按照平均80W/平米須有可供25平方的房間取暖。

四、注意事項

水溫要求為60度以下，如果集中供暖水溫過高，要加裝混水器。

分水器的要求同地暖的要求相同。

水路系統完場后，要等墻面粘接砂漿完全凝固后再進行試壓，壓力為0.6MP，即6公斤壓力。
